核查机构：机械工业技术发展基金会工业节能与绿色发展评价中心

核查报告签发日期：2021年4月29日

1. 概述

1.1核查目的

受河北高晶电器设备有限公司委托（以下简称高晶公司），对高晶公司2020年度的二氧化碳排放报告进行核查。此次核查目的包含：

核查重点排放单位的温室气体核算和报告的职责、权限是否已经落实；

核查重点排放单位提供的温室气体排放报告及其他支持文件是否是完整可靠的，并且符合适用的《工业其他行业温室气体排放核算方法与报告指南（试行）》要求；

核查测量设备是否已经到位，测量及监测计划是否符合适用的《核算指南》及相关标准的要求；

根据《核算指南》的要求，对记录和存储的数据进行评审，判断数据及计算结果是否真实、可靠、正确。

1.2核查范围

本次核查范围为：高晶公司在邯郸市永年区工业园区露禅路118号范围内所有与生产变压器及相关配套产品产生的温室气体排放，包括《核算指南》要求核算和报告的天然气燃烧、工业生产过程、净购入电热等排放。

1.3核查准则

本次核查工作的准则为相关《核算指南》，以及活动水平数据、排放因子以及计量设施所适用的国家及河北省地方法规及标准。

根据《全国碳排放权交易第三方核查参考指南》，此次核查依据包括：

（1）《碳排放权交易管理办法（试行）》（中华人民共和国国家发展和改革委员会令第17号）

（2）《国家发展和改革委员会办公厅关于切实做好全国碳排放权交易市场启动重点工作的通知》（发改办气候[2016]57号）

（3）《全国碳排放权交易企业碳排放补充数据核算报告模板》

（4）《全国碳排放权交易第三方核查参考指南》

   （5）《工业其他行业企业温室气体排放核算方法与报告指南（试行）》，以下      简称“核算指南”

（6）（GB 17167-2006） 《用能单位能源计量器具配备和管理通则》

（7）（DL/T448-2000）    《电能计量装置技术管理规程》

（8） GB/T 23331-2012     《能源管理体系要求》

（9） GB/T 17166-1997     《企业能源审计技术通则》

（10）GB/T 15316-2009     《节能监测技术通则》

（11）GB/T 2588-2000      《设备热效率计算通则》

（12）GB/T 2589-2008      《综合能耗计算通则》

（13）GB/T6422-2009       《用能设备能量测试导则》

（14）GB/T 13234-2009     《企业节能量计算方法》

（15）GB/T 15587-2008     《工业企业能源管理导则》

（16）GB/T 3486-1993      《评价企业合理用热技术导则》

（17）GB/T 3485-1998      《评价企业合理用电技术导则》

（18）GB/T 7119-2006      《节水型企业评价导则》

（19）GB/T16614－1996     《企业能量平衡统计方法》

（20）GB/T16615－1996     《企业能量平衡表编制方法》

（21）GB/T16616－1996     《企业能源网络图绘制方法》

2. 核查过程和方法

2.1核查组安排

根据关于核查组人员能力的要求，组成以下核查组：

表1 核查组成员及技术复核人表

2.2文件评审

核查组于2020年4月8日收到高晶公司2020年二氧化碳排放报告，并于2020年4月9日对该报告进行了文件评审。在文件评审中确认该企业提供的数据信息是完整的，并识别出在现场评审中需特别关注的重点。

2.3. 现场访问

2021年我中心对高晶公司进行了现场访问，评价组检查了工厂运行情况、访问相关人员、查阅文件和记录。核查组于2021年4月13日对高晶公司二氧化碳排放情况进行了评审。在评审过程中，核查组按照核查计划对该公司相关人员进行了走访。现场主要访谈对象、部门及访谈内容见下表所示。

表2 现场访谈内容

2.4核查报告编写及内部技术复核

现场核查之后，核查组于 2021 年 4月 20 日完成核查报告。本核查报告在提交给核查委托方前须经过技术复核人员进行内部的技术评审。

3. 核查发现

3.1重点排放单位的基本信息

河北高晶电器设备有限公司成立于2008年，建设地址：河北省邯郸市永年区露禅路118号。公司主要研发、生产和销售各种规格型号节能变压器及配套产品。高晶公司固定资产15171.16万元，拥有四座高标准生产车间。具备能满足生产和试验需要的国内一流生产和检测各种规格型号变压器、开关柜、箱式变电站的能力。仪器试验设备紧跟国际高端科技发展更新，拥有完整的、系统的各种试验生产设备，设立专业试验站两处，现已达到年产3万台套一级能效变压器的生产能力。能源消耗类型为电、天然气、水及焊接工序使用的外购二氧化碳。2020年电力消耗量为361.23万千瓦时，天然气消耗量37731.7立方，水消耗量5553 t，二氧化碳58600L。

3.1.1 单位简介及组织结构图

在现场核查中，核查组通过查阅受核查方的《企业法人营业执照》、《组织机构代码证》、机构简介等相关信息，并与机构相关负责人进行交流访谈，确认如下信息：

- 单位名称：河北高晶电器设备有限公司，组织机构代码号：91130429679913817F所属行业： 变压器、整流器和传感器制造，实际地理位置：邯郸市永年区露禅路118号；

- 重点排放单位主要的产品。主要的产品：立体卷铁心变压器及配套产品；

- 重点排放单位能源管理现状：使用能源的品种有电力，天然气，二氧化碳 ，能源计量统计情况：计量准确 ，温室气体排放和能源消耗台帐记录情况：  完好  ，能源审计情况：  全面准确 ，年度能源统计报告：  完整 ，能源体系建设情况：拥有完善能源管理体系，正在办理能源管理认证；

- 重点排放单位温室气体核算和报告是否符合《核算指南》的要求，排放报告职责的安排：是否有规定，执行情况如何严格遵守，数据的测量、收集和获取过程建立的规章制度情况：  符合要求  ；等

- 针对数据缺失、生产活动变化以及报告方法变更的应对措施：     减少二氧化碳排放    ，温室气体减排方面的宣传、教育及培训工作情况：     全面实施中       ；文档管理，保存、维护有关温室气体核算相关的数据文档和数据记录（包括纸质的和电子的）的保存和管理情况： 较好  ；温室气体排放报告内部审核制度执行情况  进行中。

核查组经过现场文件核查及确认重点排放单位的核算的基本情况和质量保证管理符合《核算指南》要求。

3.1.2 产品生产流程和设备

高晶公司生产的油浸式立体卷铁心、叠铁芯、以及非晶合金变压器产品。原材经检验进厂后，三个工段同时进行加工制造:

1.油箱车间

（1）夹件制作: 将钢板、型钢切割下料，折弯、焊接，制作夹件，喷涂。

（2）油箱制作：将钢板、型钢切割下料，折弯、焊接，波纹片压制，拼装，整体自动化焊接制作，试漏完成后，喷塑，做成成品后等待总装配使用。

2.铁芯车间

(1)根据图纸，选取硅钢片，进行开料、裁剪、分卷，卷绕加工，绕完拼装、退火，涂漆固化。试验，合格后，等待线圈车间使用。

3.线圈车间

（1）根据图纸进行端绝缘、层间纸、撑条帘等绝缘件的制作。

（2）从铁芯车间领取合格的铁芯，上好齿轮盘、绕线模等工装模具，进行调试。

（3）调试完后，领取绝缘件，选取规定的电磁线，根据图纸要求，进行线圈绕制。

（4）绕制完成后，对线圈进行整形处理。

4.半成品车间

（1）从油箱车间领取制作好的夹件，线圈车间领取绕好的线圈及所需的绝缘件，进行半成品装配。

（2）套好夹件、固定器身，备入铁芯插板，装好铁轭绝缘。

（3）将提前加工好的母铜排，接线片，以及与开关冷压好的高压引线，准备齐全，进行引线装配。

（4）引线装配好后，将器身上各种拉紧、夹紧装备用防松紧固件固定牢靠，防止松动。

（5）器身试验通过后，放进干燥炉对器身进行干燥。

5.总装车间

（1）将准备使用的高低压套管、导电杆，油位计、成型胶条，标准件等配件，提前备好。

（2）出炉，将干燥好的器身进行整形、紧固、安装配件。

（3）提前从油箱车间拉来对应要使用的油箱，将干燥处理好的器身，进行装箱，总装配。

（4）装配卷铁心变压器器身外部的配件、紧固好箱沿螺栓，进行真空注油，将过滤好的变压器油注入油箱，靜放、试漏。

（5）成品试验，成品经过一系列产品例行试验检验后入库。

6.工艺

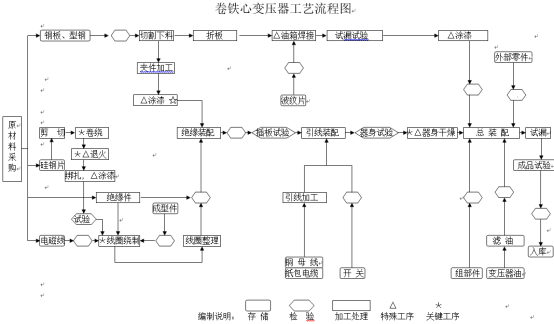

（1）卷铁心变压器工艺流程图

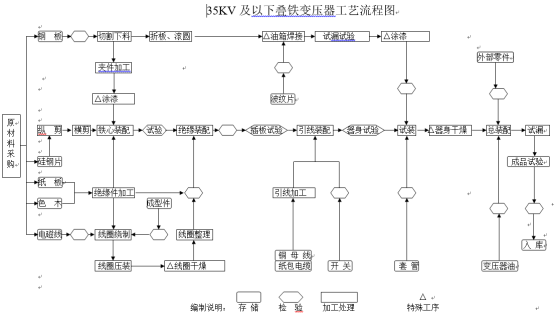

（2）叠铁心变压器工艺流程图

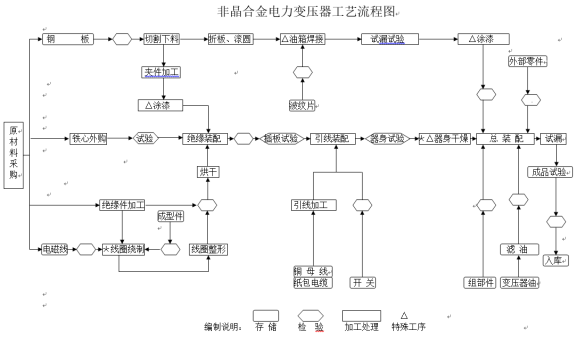

（3）非晶合金铁心变压器工艺流程图

7.专用设备

表3 专用设备表

8. 通用设备

表4 通用设备表

3.1.3 能源统计

表5 能源统计表

3.2 重点排放单位的设施边界及排放源识别

核查组对受核查方报送的边界和排放源进行了现场核查，通过对比企业设备清单和现场确认，通过文件评审及现场访问过程中查阅相关资料及与受核查方代表访谈，核查组确认排放报告中完整识别了受核查方企业法人边界范围内的排放源和排放设施，且与上一年相比，均没有变化。

表6 经核查的排放源信息

综上所述，核查组确认受核查方是以为边界核算和报告其温室气体排放，排放报告中的排放设施和排放源识别完整准确，核算边界与《工业其他行业温室气体排放核算方法与报告指南（试行）》的要求一致。排放源主要为燃烧天然气的化石燃料燃烧排放、净购入电力排放的CO2、CO2气体保护焊的排放。

3.3核算方法的核查

核查组通过评审排放报告，确认排放单位采用的温室气体排放核算方法符合《工业其他行业温室气体排放核算方法与报告指南（试行）》的要求。核查组没有发现核算方法偏离《工业其他行业温室气体排放核算方法与报告指南（试行）》要求的情况。

3.4核算数据的核查

核查组对以下数据分别进行了核查。

1.化石燃料消费量的核查

表7 对天然气消费量的核查

2.外购电力消费量的核查

表8 对外购电力消费量的核查

3.外购CO2消费量核查

表9 工业生产过程CO2消费量的核查

3.5排放因子核查

审查组通过查阅支持性文件及访谈受检查方，对排放报告中的每一个排放因子和计算系数的单位、数据来源、检测方法、检测频次、记录频次、数据缺失处理进行了核查，并对数据进行了交叉核对，具体结果如下：

表10 缺省值一览表

3.6温室气体排放量的核查

根据《核算指南》，核查组通过审阅排放单位填写的排放报告，对所提供的数据、公式、计算结果通过重复计算、公式验证等方式，确认排放量计算公式正确、排放量的累加正确、排放量的计算可再现、排放量的计算结果正确。碳排放量汇总如下表所示。

表11化石燃料排放量计算表

表12净购入生产用电力蕴含的排放量计算表

表13 工业生产过程排放量计算表

表14排放单位排放量汇总

基于文件评审和视频访问，没有发现不符合项，机械工业节能与资源利用中心确认：

1) 河北高晶电器设备有限公司二氧化碳排放的核算、报告符合《企业排放核算与报告指南》的相关要求；

2）河北高晶电器设备有限公司的2020年度二氧化碳排放量为2286.50 吨；其中，化石燃料燃烧排放量为 81.583吨，净购入电排放量为2203.86吨，工业生产过程排放量CO₂ 为1.058吨，总排放量为2286.50吨。

4. 核查结论

4.1 排放报告与核算指南的符合性

经核查，核查组确认河北高晶电器设备有限公司提交的2020年度最终版排放报告中的企业基本情况、核算边界、活动水平数据、排放因子数据以及温室气体排放核算和报告，符合《其他工业企业温室气体排放核算方法与报告指南（试行）》的相关要求。

4.2企业法人边界的排放量声明

经核查，按照《核算方法和报告指南》核算的企业法人边界的排放量与最终排放报告中一致。具体声明如下：

4.3补充数据表填报的二氧化碳排放量声明

企业非八大行业企业，无需填报补充数据表。

4.4排放量存在异常波动的原因说明

企业排放无异常波动情况。

4.5核查过程中未覆盖的问题或者需要特别说明的问题描述

无
