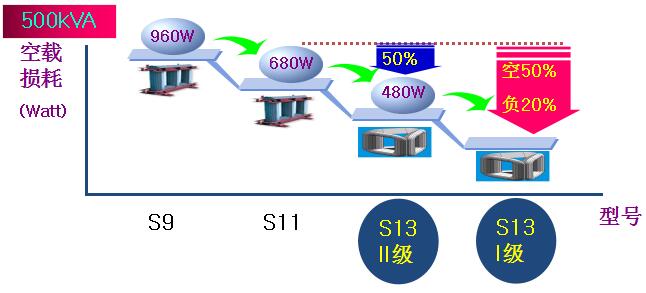

一级能效立体卷铁心与S11国标变压器对比

节能变压器介绍：

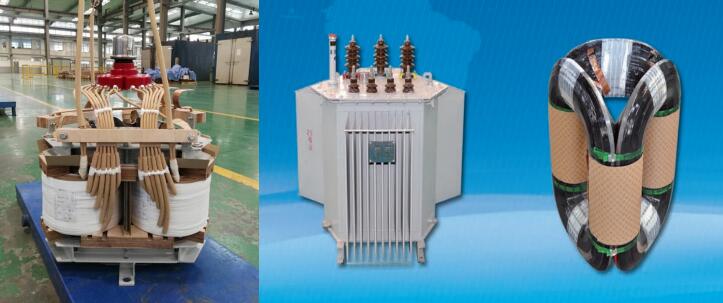

10kV一级能效非晶合金立体卷铁心变压器

油浸式非晶合金立体卷铁心一级能效产品，采用非晶合金带材+整体闭口立体卷制结构，三相磁路完全对称、无叠片接缝气隙，彻底减少磁滞损耗与涡流损耗。空载损耗大幅降低、节能核心突出；空载电流极低，励磁务工损耗小，有效降低电网无功压力、减少无功补偿设备投入；整体卷制闭口铁心，低噪音、低振动、运行可靠；抗短路能力强；立体三角结构布局紧凑、体积小，寿命长、运维成本低。

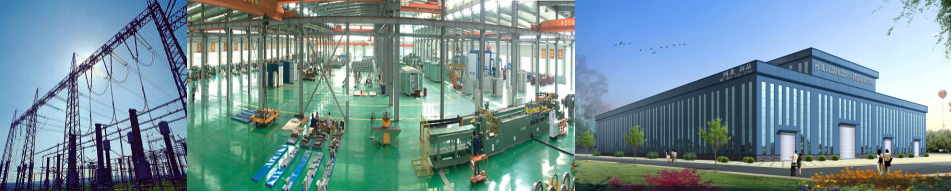

非晶合金立体卷铁心变压器生产线:

自主研发：取向剪切设备、带材卷绕设备，非晶合金铁心卷绕我司采用矩形卷绕、一次成型，大大提高铁心卷绕效率，已实现非晶合金立体卷铁心变压器量产。

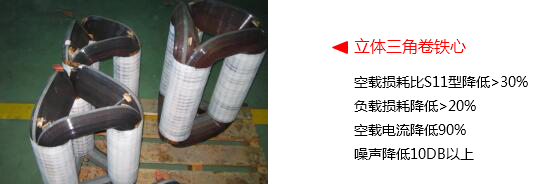

铁心(立体卷铁心变压器结构)

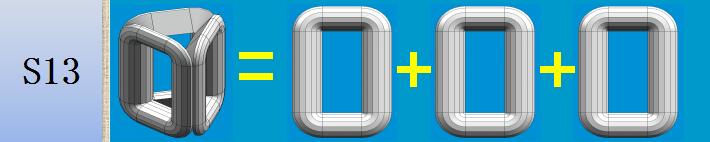

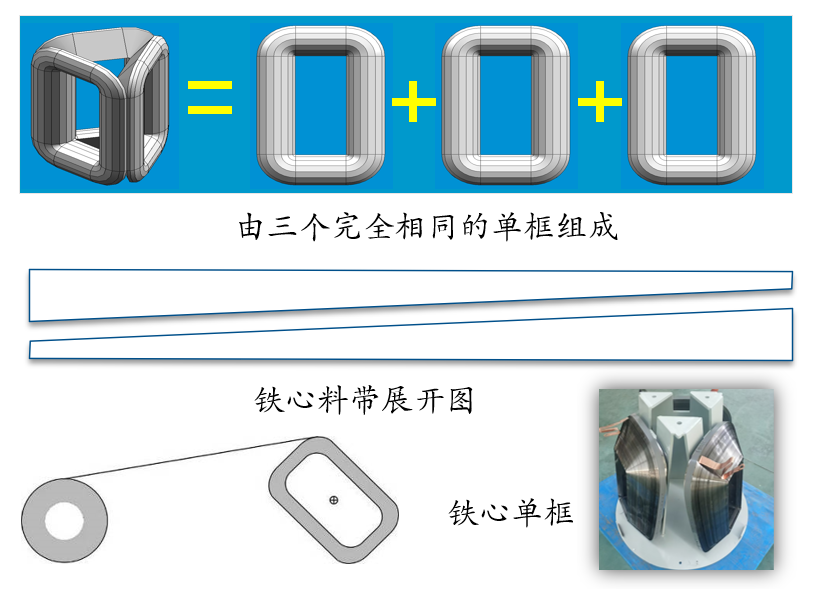

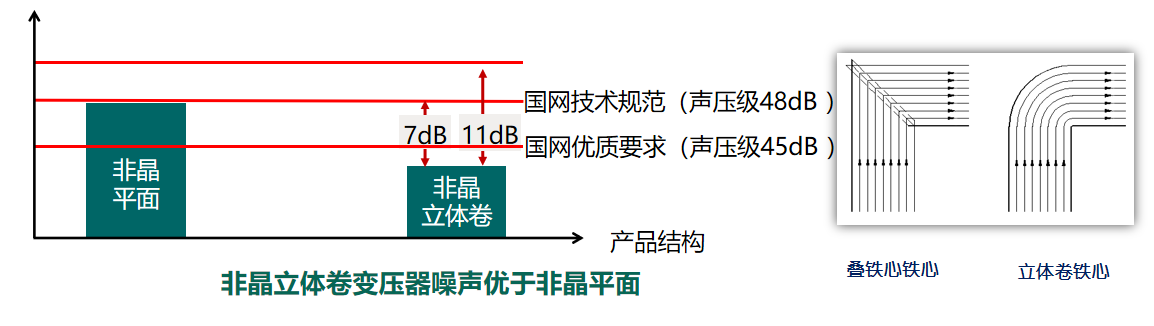

立体卷铁心是由几种梯形料带依次卷绕而成，料带之间非常紧密， 料带的导磁方向与铁心的磁路方向完全一致，铁心卷绕成型后，拼装固化成为一体，没有接缝，工作时振动小，减少了叠铁心因磁路不连贯而发出的噪声， 可使噪声降低到最低限度。 平均比国标降低了5dB (A)～10dB(A)。

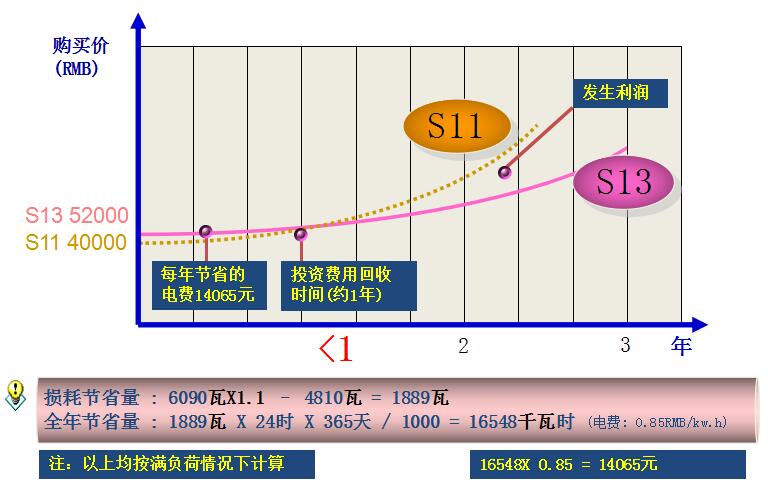

  节电效益:

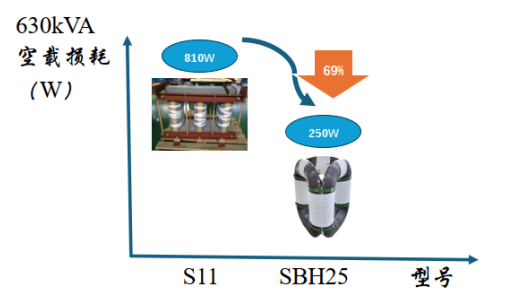

           以一级能效630kVA为例，计算经济效益如下：

                                                                                        损耗节省量：（810+6200）W*1.1-（250+5020）W=2441W

                                                                                        全年节省量：2441W*24h*365天/1000=21383kWh（电费：1RMB/kWh）21383*1=21383元

                                                                                        备注：用电价格按平均1元计算。

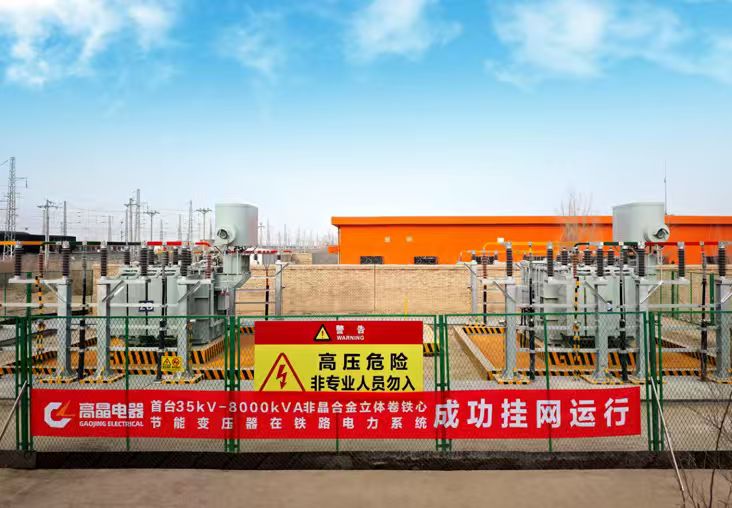

        35kV一级能效非晶合金立体卷铁心变压器产品
